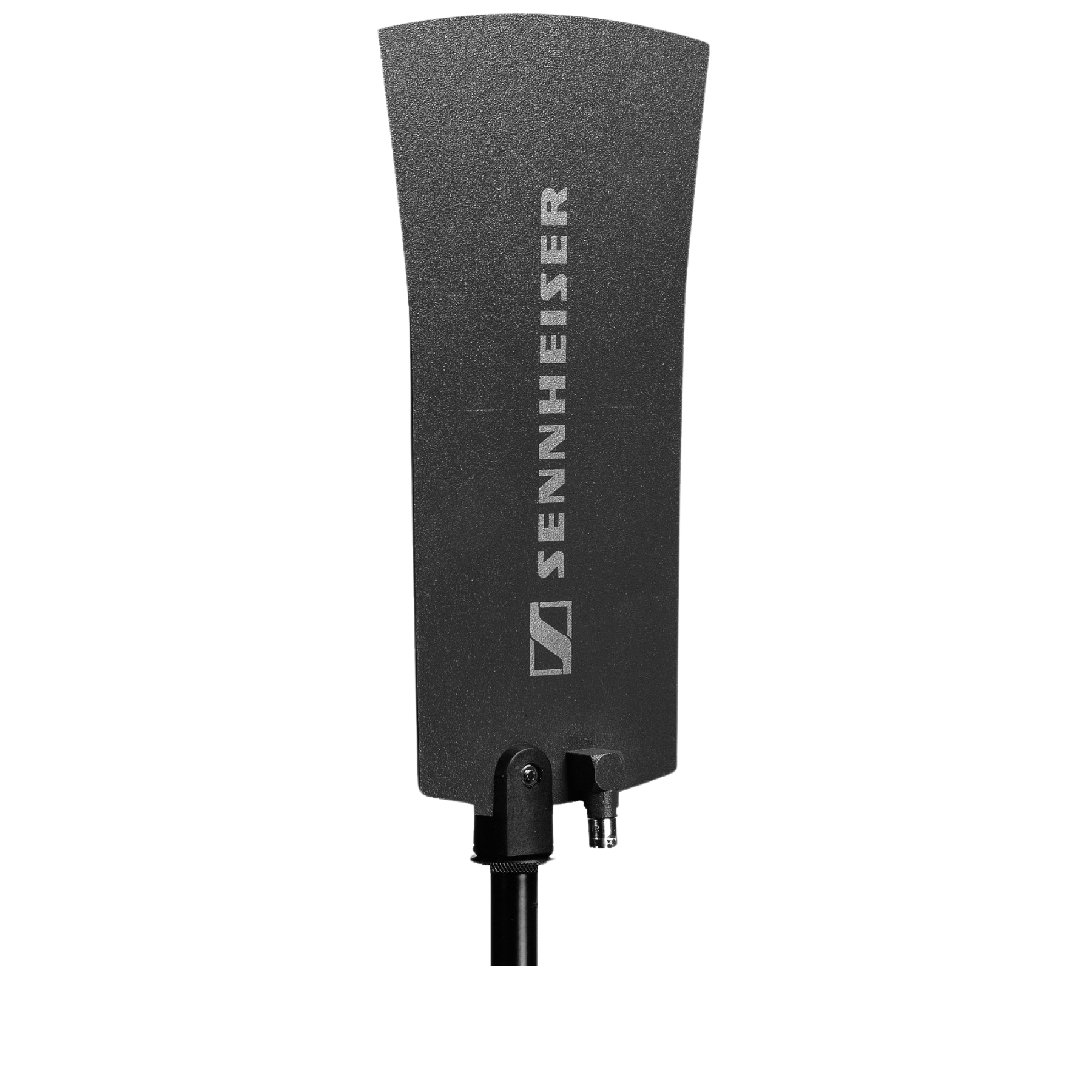

Passive Rundstrahltantenne für den Ein­satz in Mehr­kanal-Funk­an­lagen als Emp­fangs- oder Sen­de­an­ten­ne Die A 1031-U ist eine passive Rund­strahl­antenne für Breit­band-An­wen­dun­gen und ar­bei­tet im Fre­quenz­be­reich von 450 bis 960 MHz. Als Emp­fangs­an­ten­ne hilft sie beim Ein­satz in Mehr­kanal-Funk­an­lagen die Über­tra­gungs­sicher­heit zu ver­bessern. Die Em­pfangs­qua­li­tät kann mit dem ex­ter­nen An­ten­nen­ver­stär­ker EW-D AB noch weiter ge­stei­gert werden. Die An­ten­ne wird über ein Ko­axial­kabel mit BNC-An­schluss mit sta­tio­nären Emp­fän­gern oder spe­ziel­len An­ten­nen­ver­teil­ern ver­bun­den. Zur op­ti­malen Auf­stel­lung und Aus­rich­tung ver­fügt sie über ein Ge­win­de mit Adap­ter zur Sta­tiv­mon­tage. Die A 1031-U kann auch als Sen­de­an­ten­ne in Moni­toring-Sys­temen ein­ge­setzt werden. Besondere Merkmale: Hohe Empfangsqualität Öffnungswinkel horizontal: 360° Gewinn: 0 dB Frequenzbereich: 450 - 960 MHz Konstruktionsprinzip: passive Rund­strahl­an­tenne Funktion: Empfangs- oder Sendeantenne Impedanz: 50 Ohm HF-Anschluss: BNC Montageanschluss: 3/8"- und 5/8“-Stativ­ge­winde Maße: 270 x 130 x 35 mm Gewicht: ca. 300 g Farbe: schwarz

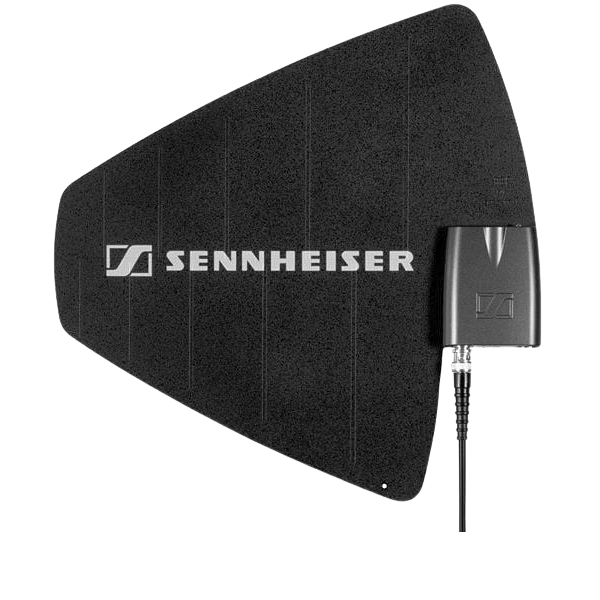

Aktive Breitband-Richtantenne mit inte­grier­tem An­ten­nen­ver­stär­ker für Mehr­kanal-Funk­an­lagen in kom­pli­zier­ten Um­ge­bun­gen Die AD 3700 ist eine aktive Richt­antenne für Breit­band-An­wen­dun­gen und ar­bei­tet im Fre­quenz­be­reich von 470 bis 866 MHz. Die Emp­fangs­an­ten­ne hilft beim Ein­satz von Mehr­kanal-Funk­an­lagen die Über­tra­gungs­sicher­heit zu ver­bessern. Zu diesem Zweck hat sie den An­ten­nen­ver­stär­kers AB 3700 fest inte­griert. Sie kann über ein Ko­axial­kabel mit BNC-An­schluss mit sta­tio­nären Emp­fängern oder spe­ziel­len An­ten­nen­ver­teil­ern ver­bun­den werden. Die op­ti­male Auf­stel­lung und Aus­rich­tung er­folgt über ein Mon­tage­ge­winde. Die Ver­stär­ker­leis­tung kann an den je­wei­ligen Ein­satz­zweck an­ge­passt werden. Besondere Merkmale: Hohe Empfangsqualität Öffnungswinkel: ca. 100° Vor- und Rückverhältnis: >= 14 dB Gewinn: ca. 5 dB Frequenzbereich: 470 - 866 MHz Konstruktionsprinzip: aktive Richt­an­tenne Funktion: Empfangsantenne Einstellen der Verstärkung: bypass, 5, 10, 15 dB Verstärkung: -6 dB ohne Fremdspeisung Mehrfarbige LED-Anzeige der Verstärkung OIP3: mind. 32 dBm Betriebsspannung: 9 - 15 V Stromaufnahme: 100 - 160 mA Impedanz: 50 Ohm HF-Anschluss: BNC Montageanschluss: 3/8"- und 5/8“-Stativ­ge­winde Maße: 329 x 322 x 24 mm Gewicht: ca. 620 g Farbe: schwarz

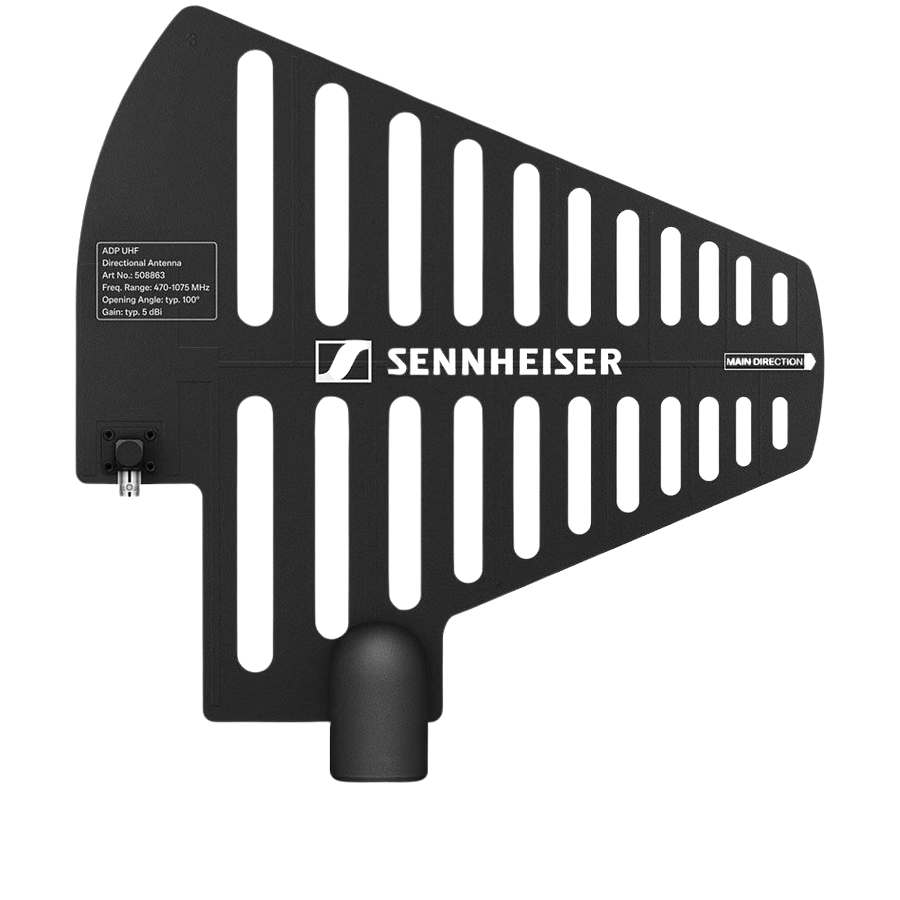

Passive Breitband-Richtantenne, die in Mehr­kanal-Funk­an­lagen als Emp­fangs- oder Sen­de­an­ten­ne ein­ge­setzt werden kann Die ADP UHF ist eine passive Richt­antenne für Breit­band-An­wen­dun­gen und ar­bei­tet im Fre­quenz­be­reich von 470 bis 1075 MHz. Als Emp­fangs­an­ten­ne hilft sie beim Ein­satz in Mehr­kanal-Funk­an­lagen die Über­tra­gungs­sicher­heit zu ver­bessern. Die Em­pfangs­qua­li­tät kann mit dem ex­ter­nen An­ten­nen­ver­stär­ker EW-D AB noch weiter ge­stei­gert werden. Die An­ten­ne wird über ein Ko­axial­kabel mit BNC-An­schluss mit sta­tio­nären Emp­fän­gern oder spe­ziel­len An­ten­nen­ver­teil­ern ver­bun­den. Zur op­ti­malen Auf­stel­lung und Aus­rich­tung ver­fügt sie über zwei unter­schied­liche Mon­tage­ge­winde. Die ADP UHF kann auch als Sen­de­an­ten­ne in Moni­toring-Sys­temen ein­ge­setzt werden. Besondere Merkmale: Hohe Empfangsqualität Öffnungswinkel: ca. 100° Vor- und Rückverhältnis: >= 14 dB Gewinn: ca. 5 dB Frequenzbereich: 470 - 1075 MHz Konstruktionsprinzip: passive Richt­an­tenne Funktion: Empfangs- oder Sendeantenne Impedanz: 50 Ohm HF-Anschluss: BNC Montageanschluss: 3/8"- und 5/8“-Stativ­ge­winde Maße: 319 x 310 x 24 mm Gewicht: ca. 604 g Farbe: schwarz

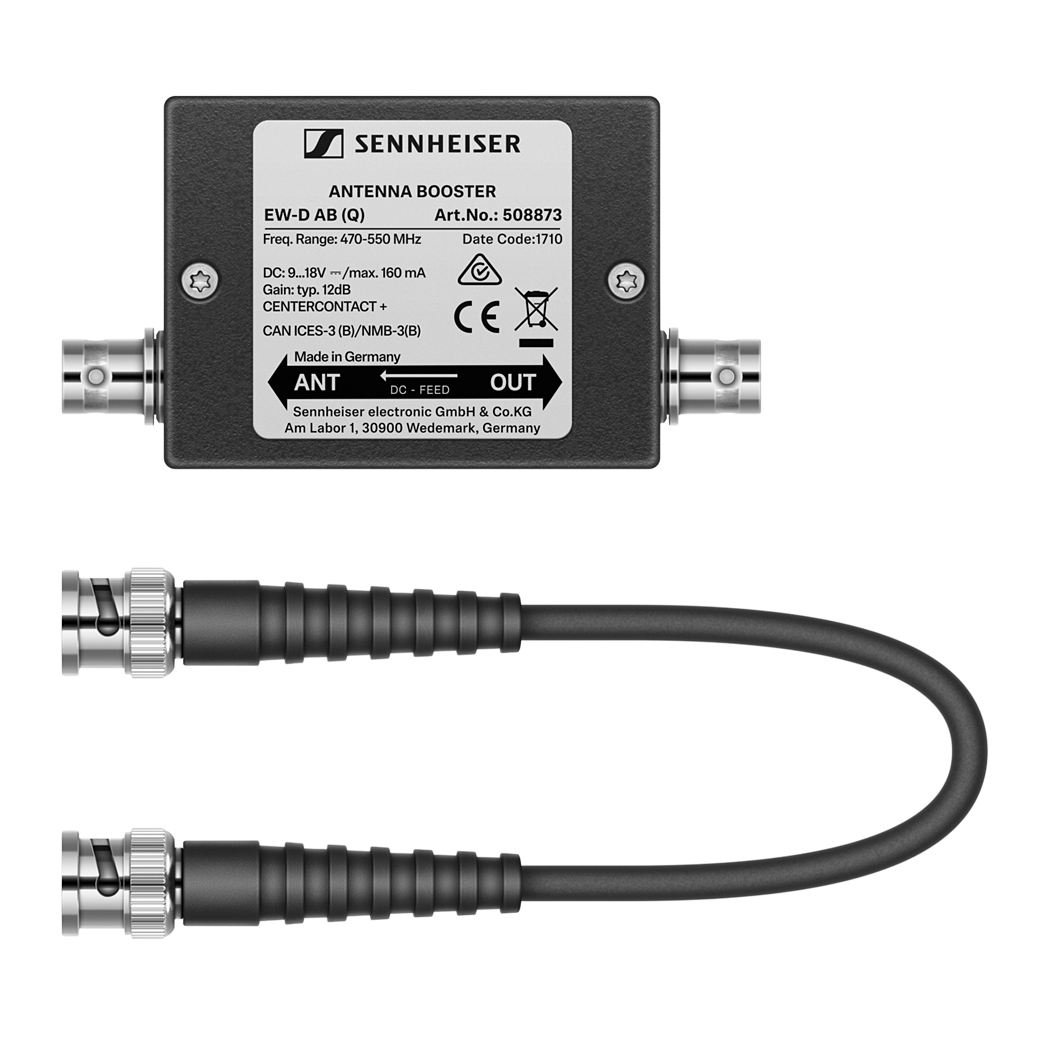

Aktiver Antennenverstärker zur Ver­bes­se­rung der Emp­fangs­qua­li­tät beim Ein­satz ex­ter­ner An­ten­nen mit lan­gen Ka­bel­wegen Bei Mehrkanal-Anlagen werden häufig ex­terne An­ten­nen und spe­zi­el­le An­ten­nen­ver­tei­ler (An­ten­na Dis­tri­bu­tion Sys­tems) ein­ge­setzt, um einen sta­bilen Be­trieb der Funk­strecken zu ge­währ­leis­ten. Die Qua­li­tät und die Länge des ver­wen­deten An­ten­nen­ka­bels sind dabei von großer Be­deu­tung, da es hier zu einer hohen Dämp­fung kom­men kann. Des­halb ist es sinn­voll, in be­stimm­ten Fällen An­ten­nen­ver­stär­ker (An­ten­na Boos­ter) ein­zu­set­zen. Der EW-D AB ist ein ak­tiver An­ten­nen­ver­stär­ker aus der evo­lu­tion wire­less Serie zur Ver­bes­se­rung der Emp­fangs­qua­li­tät beim Ein­satz ex­ter­ner An­ten­nen mit lan­gen Ka­bel­wegen. Bei True-Di­ver­si­ty-Sys­temen müssen beide An­ten­nen mit je­weils einem An­ten­nen­ver­stär­ker aus­ge­rüs­tet wer­den. Die Strom­ver­sor­gung der An­ten­nen­ver­stär­ker er­folgt über die An­ten­nen­ka­bel und damit aus den HF-Ein­gängen der Funk­emp­fän­ger bzw. An­ten­nen­ver­tei­ler. Besondere Merkmale: Sorgt für hohe Empfangsqualität bei langen Kabel­wegen Für den Einsatz mit Geräten der evo­lu­tion wire­less Serie Aktiver Antennenverstärker ohne eigenes Netz­teil Verstärkung: 12 dB Max. RF Input Power: +10 dBm IIP3: > 25 dBm Impedanz: 50 Ohm HF-Anschlüsse: BNC Betriebsspannung: +12 V DC Stromaufnahme: max. 160 mA Maße: 95 x 47 x 21 mm Gewicht: ca. 120 g

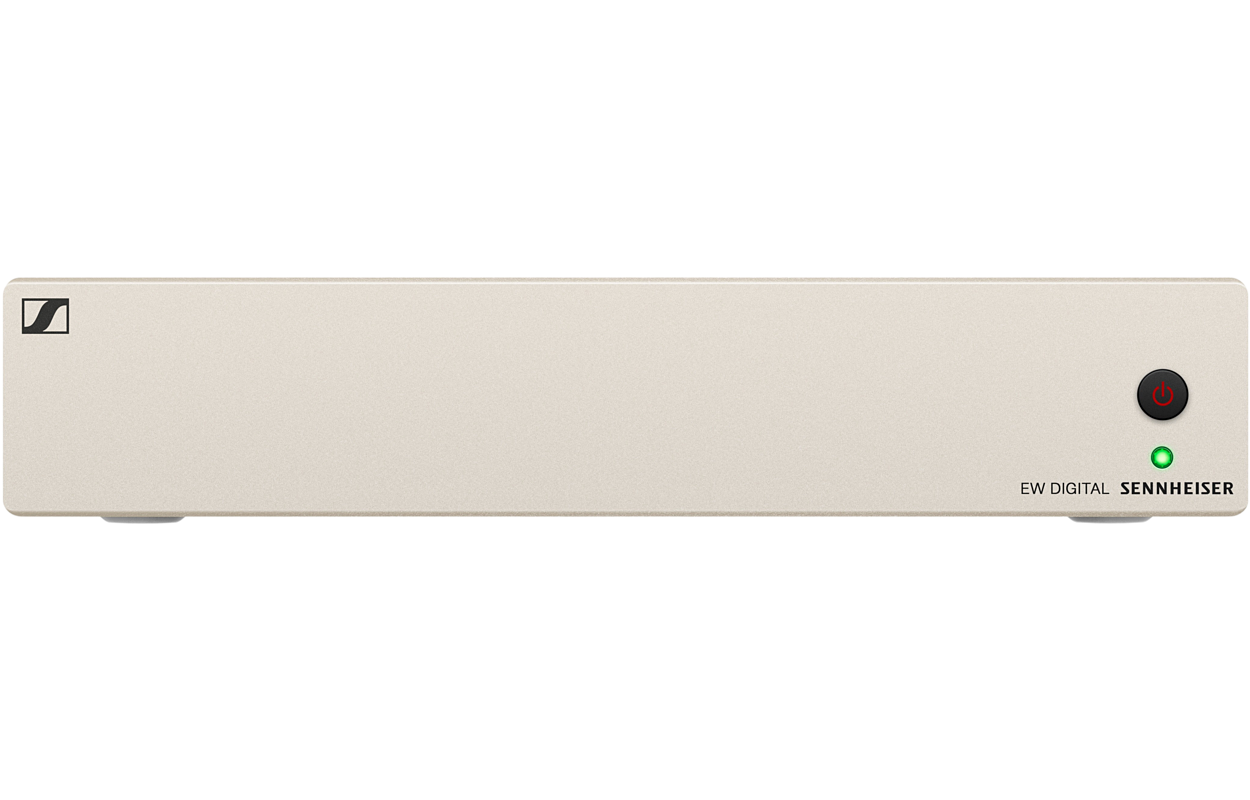

Aktiver Antennenverteiler zur Nut­zung von bis zu 4 Funk­emp­fän­gern an nur einem Paar ex­ter­ner An­ten­nen in Mehr­kanal-Funk­an­la­gen Bei Mehrkanal-Anlagen würde jeder Funk­emp­fän­ger mit jeweils 2 Stab­an­ten­nen be­trie­ben wer­den. Das führt nicht nur zur Un­über­sicht­lich­keit, son­dern be­ein­flusst auch in ge­schlos­sen­en Ein­bau­racks die Emp­fangs­qua­li­tät. Des­halb ist es an­ge­ra­ten, in sol­chen Fäl­len spe­zi­elle An­ten­nen­ver­tei­ler (An­ten­na Dis­tri­bu­tion Sys­tems) ein­zu­set­zen. Der EW-D ASA ist ein ak­tiver An­ten­nen­ver­tei­ler zum na­he­zu ver­lust­frei­en Be­trieb von Mehr­kanal-An­la­gen mit bis zu 4 Emp­fän­gern der evo­lu­tion wire­less Serie an einem Paar An­ten­nen. Das Kas­ka­die­ren von 2 EW-D ASA er­laubt den Be­trieb eines 8-Kanal-Sys­tems an nur 2 An­ten­nen. Die Span­nungs­ver­sor­gung der an­ge­schlos­senen Funk­emp­fän­ger er­folgt vom mit­ge­lie­fer­ten Netz­teil NT 12-35 CS des Ver­tei­lers über die An­ten­nen­kabel. Da­durch wird auch noch die Strom­ver­sor­gung ein­facher und über­sicht­licher. Besondere Merkmale: Sorgt für hohe Empfangsqualität und Über­sicht­lich­keit Für den Einsatz mit Empfängern der evo­lu­tion wire­less Serie Aktiver Antennensplitter 2 x 1:4 oder 1 x 1:8 Verstärkung: 0 dB IIP3: > 25 dBm Impedanz: 50 Ohm HF-Anschlüsse: BNC Betriebsspannung: +12 V DC von Netz­teil NT 12-35 CS Stromaufnahme des Gerätes: 210 mA Antennenverstärker-Versorgung: DC 12 V, 320 mA Empfänger-Versorgung: DC 12 V, typ. 350 mA, max. 500 mA Gesamtstromaufnahme: max. 3 A (mit 4 an­ge­schlos­senen Emp­fän­gern) Maße: 212 x 168 x 43 mm (9,5" Ein­bau­maß) Gewicht: ca. 1.100 g Inkl. 1x Netzteil NT 12-35 CS und 8x BNC-Ver­bin­dungs­kabel

Die SRA 2 B/EW ist eine aktive UHF-Breitband-Empfangsan­tenne für Funksysteme. Sie arbeitet in einem Trägerfrequenzbereich von 470 MHz bis 952 MHz, verfügt über einen Abstrahlungswinkel von 70 Grad und einen eingebauten Verstärker.Die Verstärkerleistung von 22 dB kann auch lange Kabelstrecken überbrücken. In Kombination mit den dazugehörigen Antennenbestandteilen funktioniert sie bei Kabellängen bis zu 300 Metern und kann durch das Antennenkabel ferngespeist werden.Die Antenne ist wasserdicht und kann sowohl in Innenräumen als auch im Freien eingesetzt werden. Mit dem im Lieferumgang enthaltenem Universal-Gewinde-Adapter kann sie auf Bodenstative mit 3/8" oder 5/8" Gewinden montiert werden.Technische DetailsAktive gerichtete Panel-Antenne mit eingebautem ultralinearem breitband HF-Verstärker im UHF-Bereich Die Gesamtverstärkung von 21,5 dB ermöglicht 35m RG 58 oder 75m RG 213 AntennenkabellängenTypische Reichweite bei Sichtverbindung bis zu 200mFernspeisung über Antennenkabel z.B. durch PS 4000 WKontroll-LED zur Anzeige der anliegenden Speisespannung Neigbares 3/8" Stativanschluss-Gewinde fest integriert BNC Anschlüsse 50Ohm Trägerfrequenzbereich 470-952 MHz Gesamtverstärkung (Antenne + interner Verstärker) 21,5 dB Versorgungsspannung 8VAbmessungen: 230 x 240 x 26mm Gewicht: 250g

Die passive Breitband-UHF-Richtantenne SRA2 EW kann als Sende- oder Empfangs-Antenne für Drahtlos-Mikrofone und In-Ear Monitoring Systeme verwendet werden. Sie arbeitet in einem Trägerfrequenzbereich von 470 MHz bis 952 MHz, verfügt über einen Abstrahlungswinkel von 70 Grad und eine Antennenverstärkung von 6 dB.Die SRA2 EW ist passiv und benötigt keine Stromzufuhr. Sie funktioniert mit professionellen BNC-Steckern bei Kabellängen von bis zu 10 Metern.Die Antenne ist wasserdicht und kann sowohl in Innenräumen als auch im Freien eingesetzt werden. Mit dem im Lieferumfang enthaltenem Universal-Gewinde-Adapter kann sie auf Bodenstative mit 3/8" oder 5/8" Gewinden montiert werden.Technische DetailsPassive gerichtete breitbandige Panel-Antenne für den UHF-Bereich. Der Antennengewinn von 4 dB ermöglicht 10m RG 58 oder 20m RG 213 Antennenkabellängen. Neigbares 3/8" Stativanschluss-Gewinde fest integriert. BNC Anschlüsse 50Ω. Trägerfrequenzbereich 470-952 MHz.Antennengewinn: 4 dB. Abmessungen: 230 x 240 x 26mm. Gewicht: 250g

Ultralinearer In-Line Antennen­verstärker im wasserfesten Ge­häuse mit max. 17 dB Verstärkung. Der 3-stellige DIP-Wahlschalter dient zur optimalen Anpassung an die jeweilige Antennenkabellänge von bis zu 35 m (RG 58) oder 75 m (RG 213).Für noch längere Kabelwege können zwei AB4000 ohne Verschlechterung der Signalqualität in Serie kaskadiert werden. Damit ist eine Gesamt-Antennenkabellänge von 105 m (RG58) oder 225 m (RG213) erreichbar.Technische Daten    Trägerfrequenzbereiche: 650-870 MHz    Verstärkung: 17, 15, 13, 11, 9, 7 dB, schaltbar    HF Eingänge: 1 x BNC oder N-Buchse 50 Ohm    HF Ausgänge: 1 x BNC oder N-Buchse 50 Ohm    Betriebsspannung: 8 V DC, über Antennenkabel von PS 4000 oder ASU 4000    Abmessungen: 78 x 50 x 50 mm    Gewicht: 150 g

Der APS4 ist ein aktiver breitban­diger Antennen-Splitter. Einge­hende Diversity-Antennensignale können auf bis zu 4 (5) AKG Empfänger aus den Serien WMS420/450/470/4500 und DMS700/800 verteilt werden. Der Antennensplitter arbeitet in einem erweiterten Frequenzbereich von 470 – 952 MHz. Notwendige Antennen-Pegelanpassungen können direkt an der Frontseite durchgeführt werden. Unter Verwendung des Netzteiles AKG PSU-12V5A werden die Empfänger SR420/470/4500 mit Spannung durch das Antennenkabel versorgt.Der APS4 wird in einem 9,5‘‘ Metallgehäuse und mit dem 12 V / 5 A Netzteil PSU-12V5A geliefert.Lieferumfang: 10x MKPS, Antennenkabel, 2x Antennen-Frontmontagekabel, 1x RMU 4000, Rackmontage-Zubehör, 1x PSU-12V5ATechnische DetailsKaskadierbarer, aktiver Breitband-Antennenverstärker und Antennenverteiler im 19" Metallgehäuse mit Rack-Einbauset im Lieferumfang. Bandbreite 482 Mhz. Ausstattung: 2 x 50 Ohm BNC-Antenneneingangsbuchsen, 8 x 50 Ohm BNC Antennenausgangsbuchsen 2 zusätzliche Kaskadierausgänge zum Anschluss weiterer APS4 oder eines 5. Empfängers. Blaue und Rote Status LED zur Anzeige der ordnungsgemäßen oder fehlerhaften Funktion angeschlossener Kabel, Signalverstärker und Antennen. Frontseitiger 3-stelliger DIP-Wahlschalter zur optimalen Anpassung an die genutzten Antennenkabellängen. Speisung der angeschlossenen Empfänger oder anderer aktiver Elemente über das Antennenkabel. Automatischer Abschluß nicht belegter Antennenausgänge mit 50 Ohm.  Typ 2 x 1 auf 4 Empfänger + 2 x 1 APS4 (kaskadierbar)Trägerfrequenzbereich: 470 - 952 MHzDämpfung: 0, 2, 4, 6, 8, 10, 12, 14 dB, schaltbarHF-Eingänge: 2 BNC-Buchsen, 50 OhmHF-Ausgänge: 10 BNC Buchsen, 50 OhmVersorgungsspannung: 12 V DCAbmessungen: 200 x 190 x 44 mmGewicht: ca. 970 g
